RM 200x200x25/N Ruszt magnetyczny

Ruszt magnetyczny 200x200x25/N do separacji metali z produktów sypkich

Ruszt magnetyczny 200x200x25/N to jednopoziomowy ruszt neodymowy przeznaczony do wychwytywania zanieczyszczeń ferromagnetycznych z produktów sypkich i materiałów przesypywanych grawitacyjnie. Stosuje się go w zsypach, lejach, kanałach przesypowych oraz prostych obudowach, gdzie produkt przepływa przez układ prętów magnetycznych.

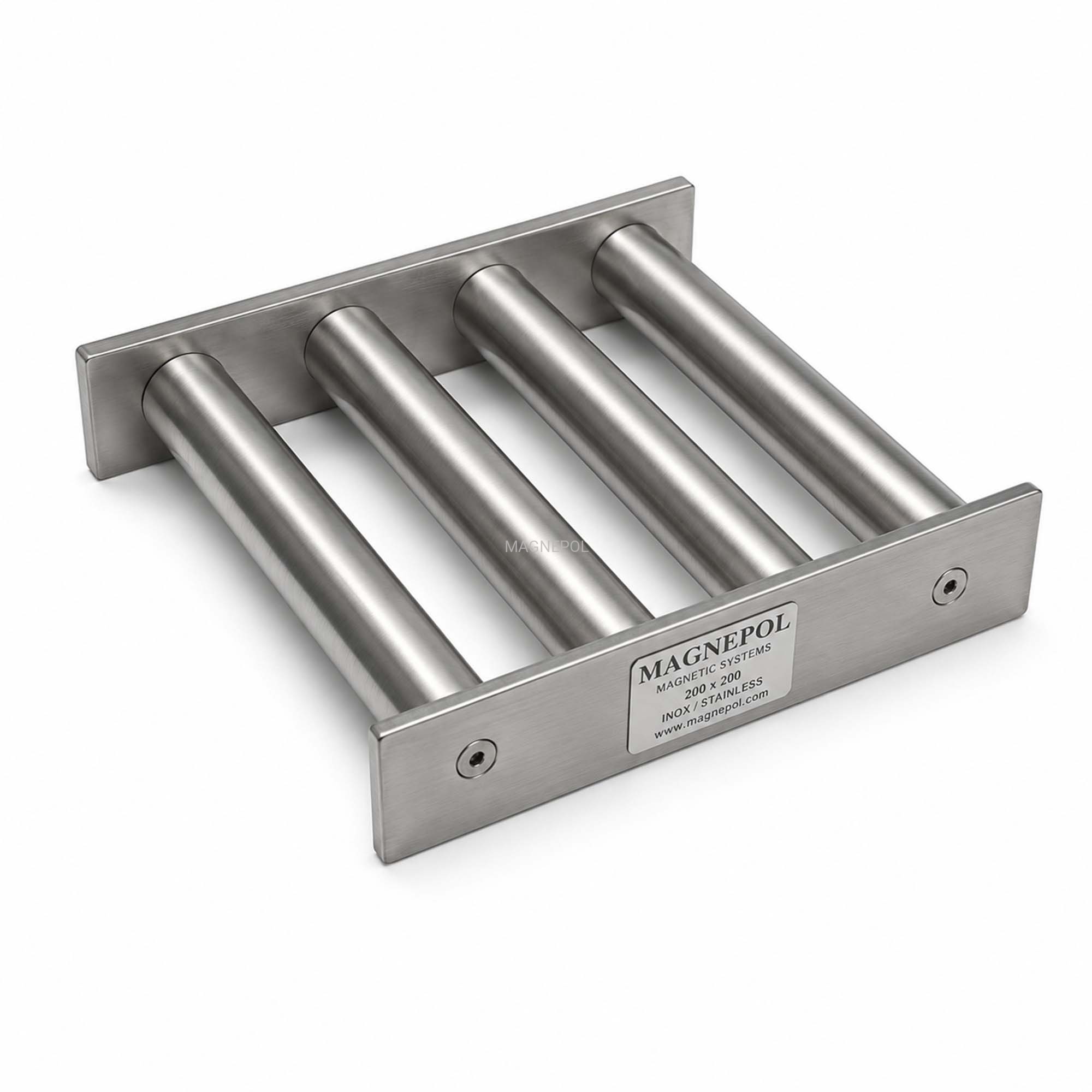

Model 200x200x25/N ma wymiar zewnętrzny 200 × 200 mm i jest wykonany z czterech wałków magnetycznych o średnicy 25 mm. Układ neodymowy zapewnia wysoką skuteczność wychwytywania elementów stalowych, opiłków, wiórów i innych zanieczyszczeń Fe z materiału przesypującego się przez ruszt.

Najważniejsze parametry techniczne

Zastosowanie rusztu magnetycznego 200x200 mm

Ruszt magnetyczny stosuje się tam, gdzie trzeba usunąć z produktu zanieczyszczenia ferromagnetyczne przed dalszym etapem procesu. Może zabezpieczać maszynę, poprawiać jakość produktu, chronić młyn, mieszalnik, pakowarkę, dozownik, podajnik lub inną część linii technologicznej.

Ten typ rusztu może być stosowany między innymi do:

• granulatów tworzyw sztucznych,
• produktów spożywczych sypkich,
• zbóż, pasz, cukru, mąki, przypraw i proszków,
• ceramiki i surowców mineralnych,
• materiałów przesypywanych przez lej, zsyp lub kanał,
• prostych instalacji, w których możliwe jest ręczne czyszczenie rusztu.

Jak działa ruszt magnetyczny?

Materiał przesypuje się przez przestrzeń między prętami magnetycznymi. Zanieczyszczenia ferromagnetyczne są przyciągane do powierzchni wałków i zatrzymywane na ruszcie, a oczyszczony produkt przepływa dalej. Im lepszy kontakt materiału z polem magnetycznym, tym większa skuteczność separacji.

W układzie jednopoziomowym produkt przechodzi przez jeden rząd prętów magnetycznych. To dobre rozwiązanie do prostych zastosowań i produktów dobrze sypkich. Przy większej wydajności, trudniejszym produkcie albo wyższych wymaganiach skuteczności można rozważyć ruszt dwupoziomowy, separator szufladowy lub separator z ułatwionym czyszczeniem.

Kiedy wybrać ruszt 200x200x25/N?

Ruszt 200x200x25/N warto wybrać wtedy, gdy potrzebny jest kompaktowy układ magnetyczny do mniejszego zsypu, leja lub kanału o przekroju zbliżonym do 200 × 200 mm. Cztery wałki magnetyczne o średnicy 25 mm dobrze sprawdzają się przy produktach sypkich, które swobodnie przepływają przez ruszt i nie mają dużej tendencji do zawieszania się.

Jeżeli produkt jest wilgotny, zbrylający się, włóknisty albo ma większą frakcję, trzeba sprawdzić, czy prześwit między prętami będzie wystarczający. Przy ryzyku mostkowania lepszy może być większy ruszt, rzadszy układ prętów, separator stożkowy, separator rotorowy albo separator wykonany na wymiar.

Kiedy wybrać ruszt jednopoziomowy, a kiedy separator szufladowy?

Ruszt jednopoziomowy warto wybrać wtedy, gdy miejsce montażu jest łatwo dostępne, produkt jest dobrze sypki, a czyszczenie można wykonywać ręcznie. Jest to proste i skuteczne rozwiązanie do leja, zsypu albo kanału, w którym operator ma możliwość okresowego wyjęcia lub oczyszczenia rusztu.

Separator szufladowy będzie lepszym wyborem, jeżeli urządzenie ma być zabudowane w zamkniętej instalacji, wymagana jest obudowa z kołnierzami, łatwiejsze czyszczenie, większa szczelność albo kilka poziomów separacji. Przy częstym czyszczeniu warto rozważyć wersję easy-clean.

Na co zwrócić uwagę przy montażu?

Przy montażu rusztu magnetycznego należy sprawdzić wymiar zsypu lub leja, kierunek przepływu materiału, dostęp do czyszczenia oraz sypkość produktu. Ruszt nie powinien nadmiernie ograniczać przekroju przepływu. Przy produktach wilgotnych, zbrylających się lub podatnych na mostkowanie należy zachować większy prześwit albo dobrać inną konstrukcję separatora.

Jeżeli produkt zawiesza się na prętach, przepływ jest zbyt duży albo wymagane jest szybkie czyszczenie bez kontaktu z mocnym polem magnetycznym, warto rozważyć wykonanie separatora na wymiar.

Ruszt magnetyczny na wymiar

Jeżeli standardowy wymiar 200 × 200 mm nie pasuje do instalacji, możemy wykonać ruszt magnetyczny lub separator magnetyczny na wymiar. Dobieramy wymiary, liczbę prętów, średnicę wałków, liczbę poziomów, prześwit, materiał wykonania oraz sposób czyszczenia do konkretnego zsypu, leja, kanału lub rurociągu.

Do wyceny warto podać: wymiar miejsca montażu, rodzaj produktu, wydajność, wilgotność, granulację, rodzaj zanieczyszczeń metalowych, oczekiwany sposób czyszczenia oraz zdjęcie albo prosty szkic instalacji.

FAQ – ruszt magnetyczny 200x200x25/N

Czy ten ruszt nadaje się do produktów spożywczych?

Ruszt jest wykonany ze stali kwasoodpornej i może być stosowany w wielu aplikacjach związanych z produktami sypkimi, w tym w branży spożywczej. Ostateczny dobór zależy od wymagań higienicznych zakładu, sposobu czyszczenia, rodzaju produktu oraz miejsca montażu.

Czy ruszt wychwytuje stal nierdzewną?

Ruszt magnetyczny wychwytuje przede wszystkim zanieczyszczenia ferromagnetyczne, czyli żelazo, stal węglową i elementy silnie przyciągane przez magnes. Większość stali nierdzewnych austenitycznych nie jest skutecznie przyciągana przez standardowy układ magnetyczny.

Czy 7500 Gs wystarczy do separacji opiłków?

Indukcja około 7500 Gs na powierzchni wałka może być wystarczająca w wielu zastosowaniach z produktami sypkimi. Skuteczność zależy jednak nie tylko od wartości Gs, ale też od kontaktu produktu z prętami, prędkości przepływu, wielkości zanieczyszczeń i ilości materiału przepływającego przez ruszt.

Jak czyścić ruszt magnetyczny?

Ruszt należy okresowo oczyścić z zatrzymanych elementów ferromagnetycznych. Przy klasycznym ruszcie zanieczyszczenia usuwa się ręcznie z powierzchni prętów. Przed czyszczeniem należy zatrzymać przepływ materiału i stosować procedury bezpieczeństwa obowiązujące w zakładzie.

Czy można wykonać taki ruszt w innym wymiarze?

Tak. Możemy wykonać ruszt magnetyczny w innym wymiarze, z inną liczbą prętów, inną średnicą wałków, w wersji jedno- lub dwupoziomowej oraz jako separator w obudowie. Przy nietypowym wymiarze najlepiej przesłać szkic, zdjęcie miejsca montażu i podstawowe dane procesu.
