WM-129 × 420/550F – bęben magnetyczny wysokoindukcyjny ferrytowy

Ocena:

Cena brutto: 12 054,00 zł

Cena regularna:

12054.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 9 800,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

・Kup teraz i zapłać za 30 dni

ilość szt.

Zyskujesz 12 050 pkt []

towar niedostępny

Dostępność: Dostępne: 1 szt.

Wysyłka w: 24 godziny

Dostawa:

Producent:

Kod produktu: WM-129X420/550/F

Kategoria: Wysokoindukcyjne

zapytaj o produkt
dodaj opinię

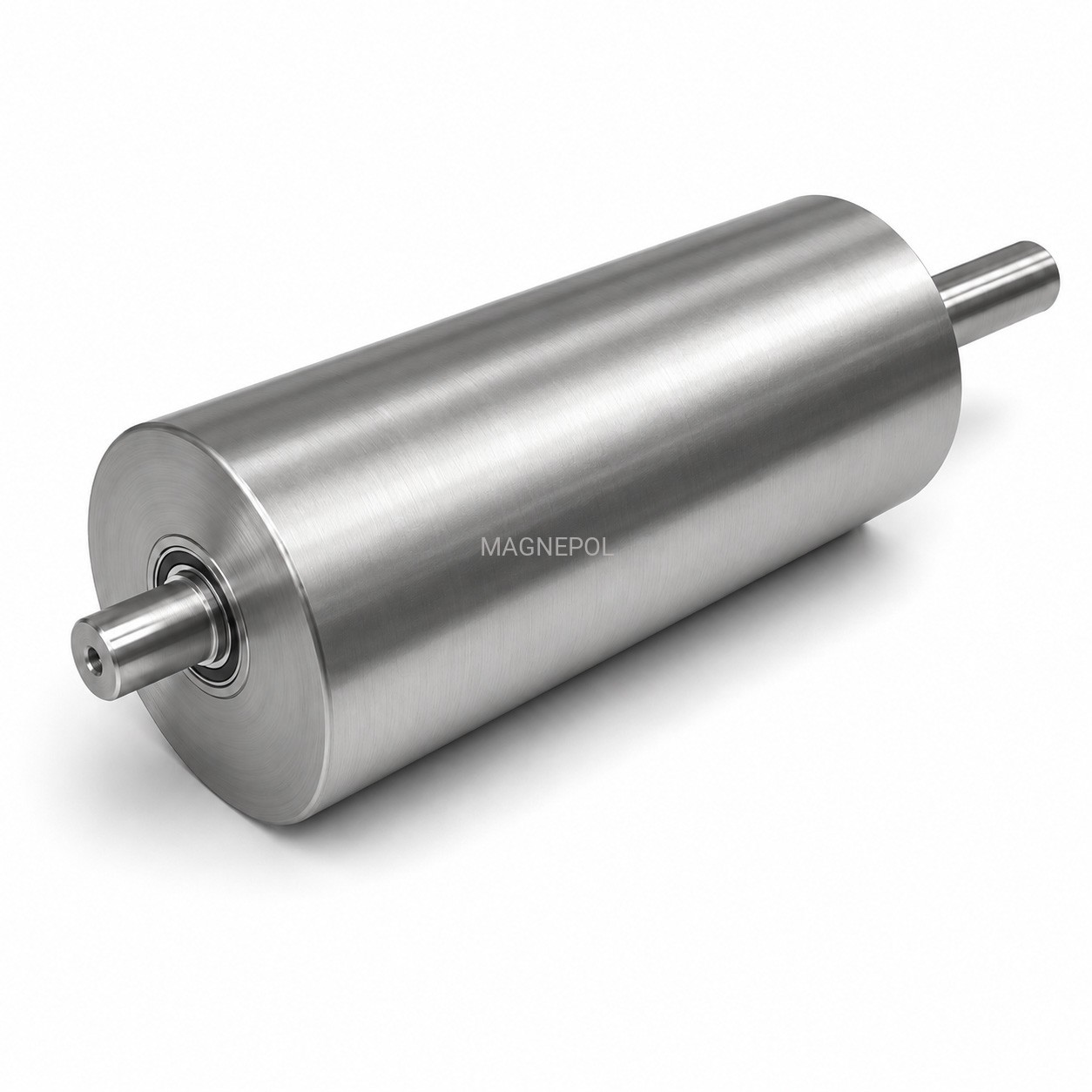

WM-129 × 420/550F – bęben magnetyczny ferrytowy z obwodową polaryzacją

Bęben magnetyczny WM-129 × 420/550F to ferrytowy wał magnetyczny wysokoindukcyjny z obwodową polaryzacją, przeznaczony do zabudowy w przenośniku taśmowym. Urządzenie służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na taśmie.

Model o średnicy Ø129 mm i długości roboczej 420 mm sprawdza się w kompaktowych przenośnikach taśmowych, separatorach zabudowanych w liniach technologicznych oraz aplikacjach, w których wymagane jest skuteczne wychwytywanie drobniejszych elementów stalowych z niewielkiej warstwy materiału.

seria Ø130 mm Ø129 mm L robocza 420 mm L całkowita ok. 550 mm układ ferrytowy obwodowa polaryzacja

Najważniejsze cechy

wysokoindukcyjny układ ferrytowy,
obwodowa polaryzacja pola magnetycznego,
kompaktowa średnica Ø129 mm,
długość robocza płaszcza 420 mm,
czopy pod łożyska,
czop / przedłużenie pod motoreduktor,
praca ciągła w przenośniku taśmowym.

Zastosowanie bębna magnetycznego WM-129 × 420/550F

Bęben magnetyczny z obwodową polaryzacją stosuje się jako element roboczy przenośnika taśmowego, najczęściej w miejscu zrzutu materiału. W trakcie pracy oczyszczany surowiec przesuwa się po taśmie nad powierzchnią bębna, a elementy ferromagnetyczne są przyciągane i odprowadzane poza główny strumień materiału.

Dzięki kompaktowej średnicy Ø129 mm bęben może być stosowany w mniejszych przenośnikach, zabudowach technologicznych, liniach kontrolnych oraz instalacjach, w których ilość miejsca jest ograniczona.

Typowe materiały

tworzywa sztuczne,
granulaty i regranulaty,
drobne surowce sypkie,
zrębki, trociny i biomasa,
odpady produkcyjne,
materiały recyklingowe.

Wychwytywane zanieczyszczenia

drobne elementy stalowe,
opiłki i fragmenty żelaza,
druty, zszywki i gwoździe,
śruby, nakrętki i podkładki,
elementy ferromagnetyczne z procesu produkcji,
zanieczyszczenia metalowe z recyklingu.

Wersja wysokoindukcyjna z obwodową polaryzacją jest szczególnie przydatna wtedy, gdy warstwa materiału na taśmie jest niewielka, a separowane elementy stalowe mają małe wymiary lub niewielką masę.

Obwodowa polaryzacja – co oznacza?

W bębnie magnetycznym z obwodową polaryzacją bieguny magnetyczne są ułożone tak, aby pole magnetyczne działało intensywnie na powierzchni płaszcza bębna podczas jego obrotu. Taki układ pomaga przytrzymać elementy ferromagnetyczne na taśmie i odprowadzić je poza główny punkt zrzutu materiału.

Rozwiązanie to dobrze sprawdza się w aplikacjach, w których potrzebna jest skuteczna separacja przy niewielkiej średnicy bębna oraz przy pracy z cieńszą warstwą materiału transportowanego na taśmie.

Obwodowa polaryzacja nie zastępuje doboru średnicy i typu magnesu do konkretnej aplikacji. Przy większej warstwie materiału, wyższej prędkości taśmy lub bardzo drobnych zanieczyszczeniach warto rozważyć wykonanie neodymowe.

Jak działa bęben magnetyczny?

Materiał transportowany jest na taśmie do końca przenośnika. W strefie działania bębna magnetycznego elementy ferromagnetyczne zostają przyciągnięte do powierzchni taśmy i są przenoszone dalej po obwodzie bębna.

Oczyszczony materiał spada w standardowym punkcie zrzutu, natomiast wychwycone metale są odprowadzane w innym miejscu i mogą trafić do osobnego pojemnika lub zsypu. Separacja odbywa się automatycznie i w sposób ciągły.

Budowa i wykonanie

WM-129 × 420/550F wykonany jest jako kompaktowy bęben magnetyczny z ferrytowym układem wysokoindukcyjnym. Konstrukcja posiada czopy pod łożyska oraz czop / przedłużenie pod motoreduktor, co umożliwia zabudowę bębna w przenośniku taśmowym jako element roboczy napędzany.

seria handlowa: Ø130 mm,
rzeczywista średnica płaszcza: Ø129 mm,
długość robocza płaszcza: 420 mm,
długość całkowita z czopami: około 550 mm,
układ magnetyczny: ferrytowy /F,
typ polaryzacji: obwodowa,
czopy pod łożyska,
czop / przedłużenie pod motoreduktor,
wykonanie do pracy ciągłej w przenośniku taśmowym.

Wymiary czopów, sposób osadzenia łożysk oraz wykonanie pod konkretny motoreduktor mogą być dopasowane do projektu przenośnika lub istniejącej zabudowy.

Kiedy wybrać bęben wysokoindukcyjny ferrytowy?

Wysokoindukcyjny bęben ferrytowy warto zastosować tam, gdzie potrzebna jest skuteczna separacja elementów stalowych z cienkiej lub umiarkowanej warstwy materiału, a jednocześnie ważna jest trwałość, prosta eksploatacja i korzystna cena urządzenia.

Jest to dobre rozwiązanie do standardowych aplikacji przemysłowych, w których należy wychwycić drobne i średnie elementy ferromagnetyczne bez stosowania droższego układu neodymowego.

Warto wybrać ferryt, gdy:

zanieczyszczenia są ferromagnetyczne,
warstwa materiału na taśmie nie jest bardzo gruba,
liczy się ekonomiczna cena zakupu,
urządzenie ma pracować w standardowych warunkach przemysłowych,
separowane są głównie większe opiłki, druty, śruby lub fragmenty stali.

Rozważ neodym, gdy:

trzeba wychwytywać bardzo drobne opiłki,
metal ma niewielką masę lub cienki przekrój,
warstwa materiału na taśmie jest większa,
materiał przemieszcza się z dużą prędkością,
wymagana jest maksymalna skuteczność separacji.

Dane techniczne

Symbol	WM-129 × 420/550F
Typ urządzenia	bęben / wał magnetyczny wysokoindukcyjny
Seria handlowa	Ø130 mm
Średnica płaszcza	Ø129 mm
Długość robocza płaszcza	420 mm
Długość całkowita	około 550 mm
Rodzaj układu magnetycznego	ferrytowy
Polaryzacja	obwodowa
Wykonanie czopów	czopy pod łożyska oraz pod motoreduktor
Zastosowanie	przenośnik taśmowy, linia technologiczna, separator taśmowy
Funkcja	ciągła separacja metali ferromagnetycznych
Rodzaj pracy	ciągła
Czyszczenie	automatyczne, przez zrzut metali z taśmy

Dobór bębna magnetycznego do przenośnika

Przy doborze bębna magnetycznego należy uwzględnić szerokość taśmy, średnicę bębna, długość roboczą, prędkość taśmy, grubość warstwy materiału oraz rodzaj zanieczyszczeń ferromagnetycznych.

Do doboru potrzebne są:

szerokość taśmy,
średnica bębna,
długość robocza płaszcza,
długość całkowita z czopami,
średnice czopów,
typ łożyskowania,
typ motoreduktora lub sposób napędu.

Warto określić również:

rodzaj transportowanego materiału,
grubość warstwy materiału na taśmie,
typ i wielkość wychwytywanych metali,
prędkość taśmy,
sposób odbioru metali,
miejsce dostępne pod przenośnikiem,
warunki pracy urządzenia.

W przypadku zabudowy w istniejącym przenośniku najlepiej przesłać rysunek obecnego bębna lub zdjęcia z podstawowymi wymiarami. Ułatwia to dopasowanie czopów, łożyskowania i napędu.

Bębny magnetyczne na zamówienie

Produkujemy bębny i wały magnetyczne w wykonaniu ferrytowym oraz neodymowym, z polaryzacją dopasowaną do konkretnej aplikacji. Możliwe jest wykonanie urządzenia o innej średnicy, długości roboczej, długości całkowitej, sposobie łożyskowania, typie czopów oraz rodzaju napędu.

Dla trudniejszych aplikacji dobieramy indywidualnie rodzaj układu magnetycznego, zasięg działania pola oraz sposób odbioru wychwyconych metali.

FAQ – najczęściej zadawane pytania

Do czego służy bęben magnetyczny z obwodową polaryzacją?

Bęben magnetyczny z obwodową polaryzacją służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na taśmie. Pole magnetyczne działa na powierzchni bębna podczas jego obrotu, pomagając odprowadzić metale poza główny strumień materiału.

Czym różni się bęben wysokoindukcyjny od standardowego bębna magnetycznego?

Bęben wysokoindukcyjny jest projektowany z naciskiem na silniejsze oddziaływanie pola magnetycznego przy powierzchni roboczej. Sprawdza się przy separacji drobniejszych elementów stalowych z cienkiej lub umiarkowanej warstwy materiału.

Czy ten bęben może pracować z motoreduktorem?

Tak. Model WM-129 × 420/550F może być wykonany z czopami pod łożyska oraz z czopem lub przedłużeniem pod motoreduktor, co umożliwia jego zabudowę jako element napędzany w przenośniku taśmowym.

Kiedy wybrać wersję ferrytową?

Wersję ferrytową warto wybrać do standardowych aplikacji przemysłowych, w których separowane są elementy stalowe, opiłki, druty, śruby lub inne zanieczyszczenia ferromagnetyczne, a warstwa materiału na taśmie nie jest bardzo gruba.

Kiedy lepszy będzie bęben neodymowy?

Bęben neodymowy zalecany jest przy bardzo drobnych opiłkach, cienkich blaszkach, większej prędkości taśmy, grubszej warstwie materiału lub wtedy, gdy wymagana jest maksymalna skuteczność separacji.

Czy wykonujemy bębny magnetyczne na wymiar?

Tak. Bębny magnetyczne wykonujemy na podstawie wymiarów przenośnika, rysunku technicznego lub parametrów podanych przez klienta. Możemy dobrać średnicę, długość, czopy, łożyskowanie, rodzaj magnesów i sposób napędu.

Potrzebujesz bębna magnetycznego do konkretnej zabudowy?

Prześlij średnicę bębna, długość roboczą, długość całkowitą, wymiary czopów oraz informację o materiale transportowanym. Dobierzemy wykonanie ferrytowe lub neodymowe do konkretnej aplikacji.
