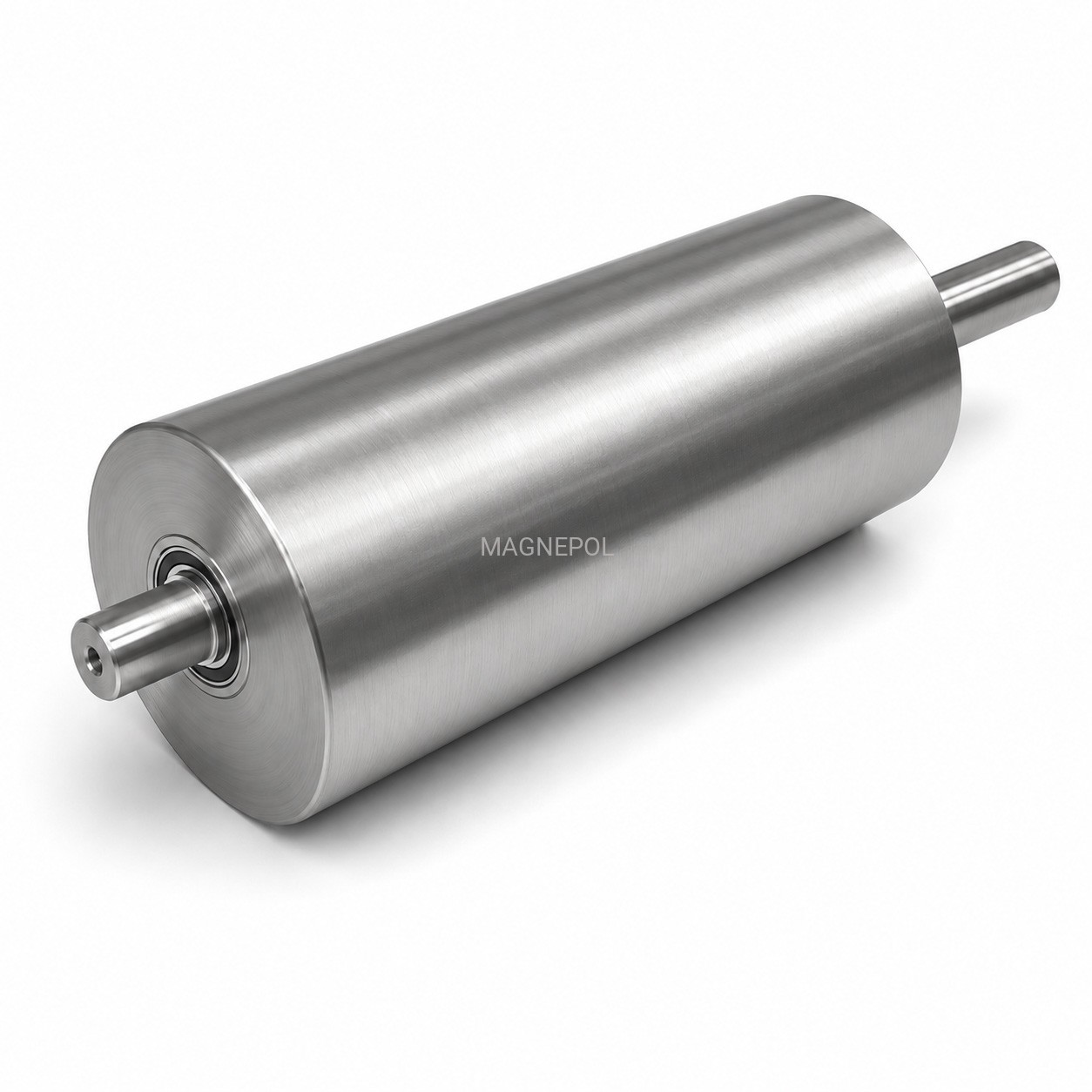

WM-206 × 520/650F – bęben magnetyczny wysokoindukcyjny ferrytowy

Ocena:

Cena brutto: 15 867,00 zł

Cena regularna:

15867.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 12 900,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

・Kup teraz i zapłać za 30 dni

ilość szt.

Zyskujesz 15 860 pkt []

towar niedostępny

Dostępność: Dostępne: 10 szt.

Wysyłka w: 10 dni

Dostawa:

Producent:

Kod produktu: WM-206x520/650/F

Kategoria: Wysokoindukcyjne

zapytaj o produkt
dodaj opinię

WM-206 × 520/650F – bęben magnetyczny ferrytowy z obwodową polaryzacją

Bęben magnetyczny WM-206 × 520/650F to ferrytowy bęben wysokoindukcyjny z obwodową polaryzacją, przeznaczony do zabudowy w przenośniku taśmowym. Urządzenie służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na taśmie.

Model o średnicy Ø206 mm i długości roboczej 520 mm sprawdza się w przenośnikach taśmowych lekkiego i średniego obciążenia, w liniach technologicznych oraz w aplikacjach, w których wymagane jest automatyczne odprowadzanie metali żelaznych poza główny strumień materiału.

seria Ø200 mm Ø206 mm L robocza 520 mm L całkowita ok. 650 mm układ ferrytowy obwodowa polaryzacja

Najważniejsze cechy

ferrytowy układ magnetyczny,
obwodowa polaryzacja pola magnetycznego,
średnica płaszcza Ø206 mm,
długość robocza płaszcza 520 mm,
długość całkowita około 650 mm,
standardowe wykonanie do przenośnika taśmowego,
ciągła separacja metali ferromagnetycznych.

Zastosowanie bębna magnetycznego WM-206 × 520/650F

Bęben magnetyczny z obwodową polaryzacją stosuje się jako element roboczy przenośnika taśmowego, najczęściej w miejscu zrzutu materiału. W trakcie pracy oczyszczany surowiec przesuwa się po taśmie nad powierzchnią bębna, a elementy ferromagnetyczne są przyciągane i odprowadzane poza główny punkt zrzutu.

Średnica Ø206 mm pozwala uzyskać większy zasięg działania pola niż w kompaktowych bębnach serii Ø130, dlatego model ten jest dobrym wyborem do typowych aplikacji przemysłowych z umiarkowaną warstwą materiału na taśmie.

Typowe materiały

tworzywa sztuczne i granulaty,
regranulaty i odpady produkcyjne,
drewno, zrębki i biomasa,
kruszywa drobne i surowce sypkie,
materiały recyklingowe,
mieszanki transportowane taśmowo.

Wychwytywane zanieczyszczenia

śruby, nakrętki i podkładki,
gwoździe, druty i zszywki,
opiłki oraz fragmenty żelaza,
drobne elementy stalowe,
kawałki blach i stali,
zanieczyszczenia ferromagnetyczne z procesu produkcji.

Model WM-206 × 520/650F jest standardowym rozwiązaniem dla przenośników, w których wymagana jest ciągła separacja metali bez okresowego czyszczenia powierzchni magnesu.

Obwodowa polaryzacja – co oznacza?

W bębnie magnetycznym z obwodową polaryzacją bieguny magnetyczne są ułożone tak, aby pole magnetyczne intensywnie oddziaływało na powierzchni płaszcza bębna podczas jego obrotu. Dzięki temu elementy ferromagnetyczne są przytrzymywane na taśmie i odprowadzane poza główny punkt zrzutu materiału.

Taki układ dobrze sprawdza się w przenośnikach taśmowych, gdzie materiał tworzy cienką lub umiarkowaną warstwę, a separacja ma odbywać się automatycznie i w sposób ciągły.

Przy bardzo drobnych zanieczyszczeniach, większej grubości warstwy materiału lub wysokiej prędkości taśmy warto rozważyć bęben neodymowy.

Jak działa bęben magnetyczny?

Materiał transportowany jest na taśmie do końca przenośnika. W strefie działania bębna magnetycznego elementy ferromagnetyczne zostają przyciągnięte do powierzchni taśmy i są przenoszone dalej po obwodzie bębna.

Oczyszczony materiał spada w standardowym punkcie zrzutu, natomiast wychwycone metale są odprowadzane w innym miejscu i mogą trafić do osobnego pojemnika lub zsypu. Separacja odbywa się automatycznie, bez konieczności ręcznego czyszczenia bębna.

Budowa i wykonanie

WM-206 × 520/650F wykonany jest jako standardowy bęben magnetyczny ferrytowy z obwodową polaryzacją. Konstrukcja przeznaczona jest do zabudowy w przenośniku taśmowym jako element roboczy separujący metale ferromagnetyczne z transportowanego materiału.

seria handlowa: Ø200 mm,
rzeczywista średnica płaszcza: Ø206 mm,
długość robocza płaszcza: 520 mm,
długość całkowita: około 650 mm,
układ magnetyczny: ferrytowy /F,
typ polaryzacji: obwodowa,
standardowe wykonanie przemysłowe,
zabudowa w przenośniku taśmowym,
praca ciągła z automatycznym odprowadzaniem metali.

Wymiary czopów, sposób łożyskowania oraz ewentualne wykonanie pod napęd mogą być dopasowane do istniejącego przenośnika lub projektu nowej linii technologicznej.

Kiedy wybrać bęben ferrytowy serii Ø200?

Bęben ferrytowy serii Ø200 mm warto zastosować wtedy, gdy potrzebna jest ekonomiczna i trwała separacja większych oraz średnich elementów stalowych z materiałów transportowanych na taśmie. Większa średnica niż w serii Ø130 zapewnia korzystniejszy zasięg pola magnetycznego i lepszą współpracę z typowymi przenośnikami przemysłowymi.

Warto wybrać ferryt, gdy:

zanieczyszczenia są ferromagnetyczne,
warstwa materiału jest cienka lub umiarkowana,
liczy się rozsądny koszt zakupu,
urządzenie ma pracować w standardowych warunkach,
separowane są głównie śruby, druty, opiłki lub fragmenty stali.

Rozważ neodym, gdy:

trzeba wychwytywać bardzo drobne opiłki,
metal ma niewielką masę lub cienki przekrój,
warstwa materiału na taśmie jest większa,
materiał przemieszcza się z dużą prędkością,
wymagana jest maksymalna skuteczność separacji.

Dane techniczne

Symbol	WM-206 × 520/650F
Typ urządzenia	bęben / wał magnetyczny
Seria handlowa	Ø200 mm
Średnica płaszcza	Ø206 mm
Długość robocza płaszcza	520 mm
Długość całkowita	około 650 mm
Rodzaj układu magnetycznego	ferrytowy
Polaryzacja	obwodowa
Wykonanie	standardowe, do zabudowy w przenośniku taśmowym
Zastosowanie	przenośnik taśmowy, linia technologiczna, separator taśmowy
Funkcja	ciągła separacja metali ferromagnetycznych
Rodzaj pracy	ciągła
Czyszczenie	automatyczne, przez zrzut metali z taśmy

Dobór bębna magnetycznego do przenośnika

Przy doborze bębna magnetycznego należy uwzględnić szerokość taśmy, średnicę bębna, długość roboczą, prędkość taśmy, grubość warstwy materiału oraz typ zanieczyszczeń ferromagnetycznych.

Do doboru potrzebne są:

szerokość taśmy,
średnica bębna,
długość robocza płaszcza,
długość całkowita,
średnice czopów,
typ łożyskowania,
informacja, czy bęben ma być napędowy czy bierny.

Warto określić również:

rodzaj transportowanego materiału,
grubość warstwy materiału na taśmie,
typ i wielkość wychwytywanych metali,
prędkość taśmy,
sposób odbioru metali,
miejsce dostępne pod przenośnikiem,
czy wymagane jest gumowanie płaszcza.

W przypadku zabudowy w istniejącym przenośniku najlepiej przesłać rysunek obecnego bębna lub zdjęcia z podstawowymi wymiarami. Ułatwia to dopasowanie czopów, długości całkowitej i sposobu montażu.

Bębny magnetyczne na zamówienie

Produkujemy bębny i wały magnetyczne w wykonaniu ferrytowym oraz neodymowym, z polaryzacją dopasowaną do konkretnej aplikacji. Możliwe jest wykonanie urządzenia o innej średnicy, długości roboczej, długości całkowitej, sposobie łożyskowania, typie czopów, gumowaniu lub wykonaniu pod motoreduktor.

Dla trudniejszych aplikacji dobieramy indywidualnie rodzaj układu magnetycznego, zasięg działania pola oraz sposób odbioru wychwyconych metali.

FAQ – najczęściej zadawane pytania

Do czego służy bęben magnetyczny WM-206 × 520/650F?

Bęben magnetyczny WM-206 × 520/650F służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na przenośniku taśmowym.

Czym jest obwodowa polaryzacja?

Obwodowa polaryzacja oznacza taki układ biegunów magnetycznych, który umożliwia skuteczne przytrzymanie elementów ferromagnetycznych na taśmie podczas obrotu bębna i odprowadzenie ich poza główny punkt zrzutu.

Czy ten bęben może pracować jako bęben napędowy?

Standardowe wykonanie można dopasować do konkretnej zabudowy. W przypadku pracy jako bęben napędowy należy określić średnice czopów, sposób łożyskowania, napęd oraz ewentualne gumowanie płaszcza.

Kiedy wybrać wersję ferrytową?

Wersję ferrytową warto wybrać do standardowych aplikacji przemysłowych, w których separowane są elementy stalowe, opiłki, druty, śruby lub inne zanieczyszczenia ferromagnetyczne, a warstwa materiału na taśmie nie jest bardzo gruba.

Kiedy lepszy będzie bęben neodymowy?

Bęben neodymowy zalecany jest przy bardzo drobnych opiłkach, cienkich blaszkach, większej prędkości taśmy, grubszej warstwie materiału lub wtedy, gdy wymagana jest maksymalna skuteczność separacji.

Czy wykonujemy bębny magnetyczne na wymiar?

Tak. Bębny magnetyczne wykonujemy na podstawie wymiarów przenośnika, rysunku technicznego lub parametrów podanych przez klienta. Możemy dobrać średnicę, długość, czopy, łożyskowanie, rodzaj magnesów i sposób napędu.

Potrzebujesz bębna magnetycznego do konkretnej zabudowy?

Prześlij średnicę bębna, długość roboczą, długość całkowitą, wymiary czopów oraz informację o materiale transportowanym. Dobierzemy wykonanie ferrytowe lub neodymowe do konkretnej aplikacji.

Zapytaj o dobór bębna magnetycznego
