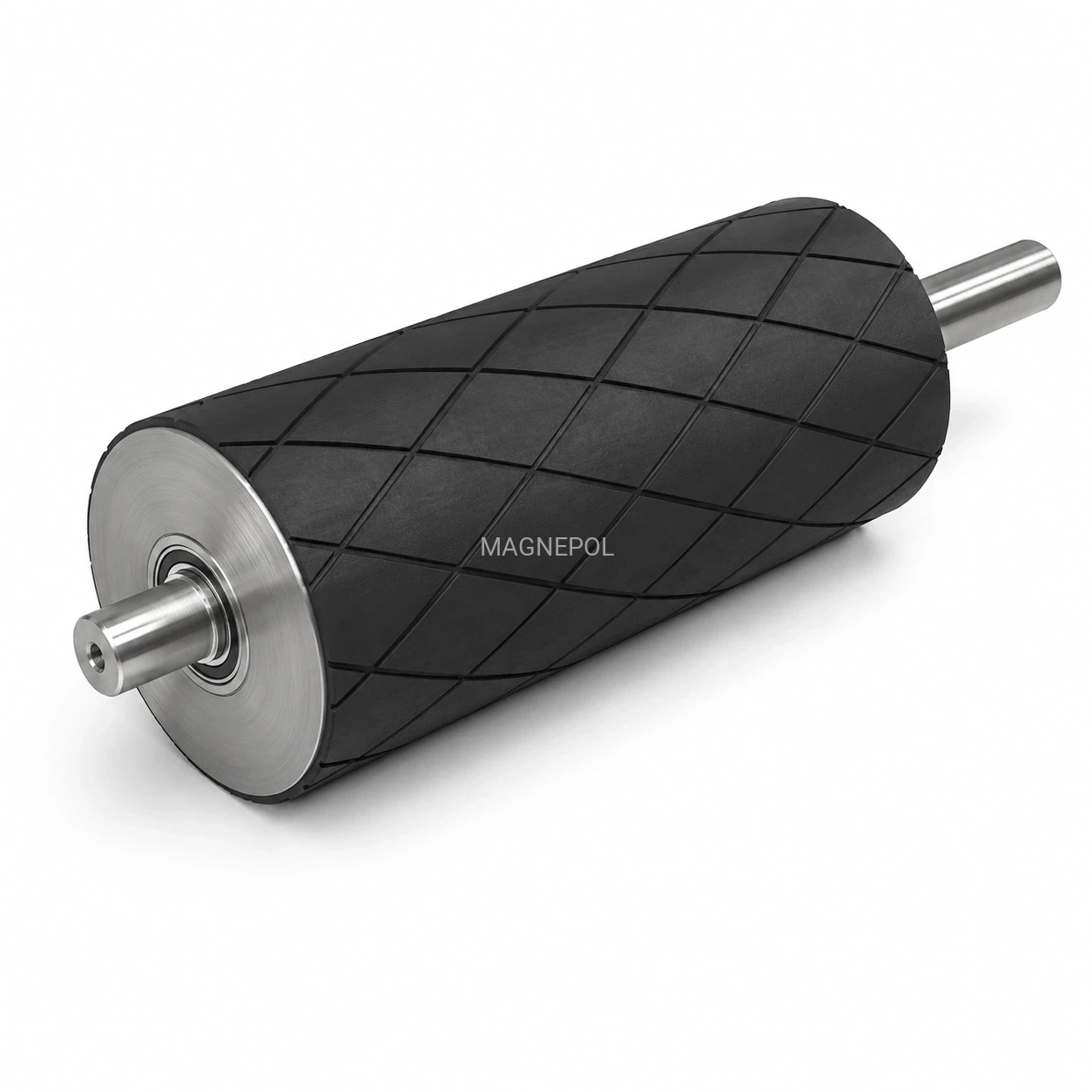

WM-206 x 650/1050/F Wał Magnetyczny ferrytowy gumowany

Ocena:

Cena brutto: 15 375,00 zł

Cena regularna:

15375.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 12 500,00 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

・Kup teraz i zapłać za 30 dni

ilość szt.

Zyskujesz 15 370 pkt []

towar niedostępny

Dostępność: Dostępne: 10 szt.

Wysyłka w: 10 dni

Dostawa:

Producent:

Kod produktu: WM-206 x 650/1050/F

Kategoria: Gumowane - napędowe

zapytaj o produkt
dodaj opinię

WM-206 × 650/1050F – wał magnetyczny ferrytowy

Wał magnetyczny WM-206 × 650/1050F to ferrytowy bęben magnetyczny przeznaczony do zabudowy w przenośniku taśmowym. Urządzenie służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na taśmie.

Model o średnicy Ø206 mm i długości roboczej 650 mm sprawdza się w przenośnikach taśmowych lekkiego i średniego obciążenia, gdzie wymagane jest automatyczne oddzielanie metali żelaznych od głównego strumienia materiału.

Ø206 mm L robocza 650 mm L całkowita ok. 1050 mm układ ferrytowy praca ciągła

Najważniejsze cechy

ferrytowy układ magnetyczny,
automatyczne odprowadzanie metali z taśmy,
średnica bębna Ø206 mm,
długość robocza płaszcza 650 mm,
wykonanie do zabudowy w przenośniku taśmowym,
prosta i bezobsługowa praca w trybie ciągłym.

Zastosowanie wału magnetycznego WM-206 × 650/1050F

Wał magnetyczny stosuje się jako bęben końcowy lub roboczy przenośnika taśmowego. Materiał transportowany na taśmie przechodzi przez strefę działania pola magnetycznego, a elementy stalowe są przytrzymywane na taśmie i odprowadzane poza główny punkt zrzutu.

Dzięki temu urządzenie umożliwia ciągłe oczyszczanie materiału z zanieczyszczeń ferromagnetycznych bez konieczności ręcznego czyszczenia powierzchni roboczej.

Typowe materiały

kruszywa, piasek i żwir,
drewno, zrębki i biomasa,
odpady produkcyjne,
tworzywa sztuczne,
materiały recyklingowe,
surowce sypkie transportowane taśmowo.

Wychwytywane zanieczyszczenia

śruby, nakrętki i gwoździe,
druty i kawałki stali,
blachy i elementy ferromagnetyczne,
większe opiłki oraz fragmenty żelaza,
metalowe zanieczyszczenia z procesu produkcji.

Wał magnetyczny może chronić urządzenia znajdujące się za przenośnikiem, m.in. rozdrabniacze, młyny, przesiewacze, kruszarki i inne maszyny narażone na uszkodzenia przez elementy stalowe.

Jak działa bęben magnetyczny?

W czasie pracy materiał przesuwa się po taśmie w kierunku końca przenośnika. Zanieczyszczenia ferromagnetyczne są przyciągane przez wał magnetyczny i pozostają przytrzymane na taśmie dłużej niż oczyszczony materiał.

Oczyszczony surowiec spada w standardowym punkcie zrzutu, natomiast elementy stalowe są przenoszone dalej po obwodzie bębna i odprowadzane w innym miejscu. Pozwala to skierować metale do osobnego pojemnika lub zsypu.

Budowa i wykonanie

Wał magnetyczny WM-206 × 650/1050F wykonany jest jako przemysłowy bęben z wewnętrznym układem ferrytowym. Konstrukcja przeznaczona jest do pracy w przenośniku taśmowym i może być dopasowana do konkretnego układu zabudowy.

średnica bębna: Ø206 mm,
długość robocza płaszcza: 650 mm,
długość całkowita z osią: około 1050 mm,
układ magnetyczny: ferrytowy /F,
oś pod łożyska: Ø45 mm,
wykonanie do zabudowy w przenośniku taśmowym,
praca w trybie ciągłym,
automatyczny odbiór wychwyconych metali z taśmy.

Układ ferrytowy zapewnia stabilne pole magnetyczne, wysoką trwałość oraz korzystny stosunek skuteczności separacji do ceny urządzenia. Jest to rozwiązanie polecane do standardowych zastosowań przemysłowych.

Kiedy wybrać wał ferrytowy?

Ferrytowy wał magnetyczny warto zastosować wtedy, gdy głównym zadaniem jest wychwytywanie większych i średnich elementów stalowych, takich jak śruby, nakrętki, gwoździe, druty, blachy, kawałki stali lub inne elementy ferromagnetyczne o stosunkowo dużej masie.

Wersja ferrytowa jest dobrym wyborem do standardowych aplikacji przemysłowych, szczególnie tam, gdzie liczy się trwałość, prosta eksploatacja i ekonomiczna cena zakupu. Przy bardzo drobnych opiłkach, cienkich blaszkach lub trudniejszej separacji warto rozważyć wał magnetyczny w wykonaniu neodymowym.

Dane techniczne

Symbol	WM-206 × 650/1050F
Typ urządzenia	wał / bęben magnetyczny
Rodzaj układu magnetycznego	ferrytowy
Średnica bębna	Ø206 mm
Długość robocza płaszcza	650 mm
Długość całkowita	około 1050 mm
Średnica osi pod łożyska	Ø45 mm
Masa	około 35 kg
Zastosowanie	przenośnik taśmowy
Funkcja	separacja metali ferromagnetycznych
Rodzaj pracy	ciągła
Montaż	jako wał końcowy lub roboczy przenośnika
Czyszczenie	automatyczne, przez zrzut z taśmy

Dobór wału magnetycznego do przenośnika

Przy doborze bębna magnetycznego należy uwzględnić szerokość taśmy, średnicę obecnego bębna, długość roboczą, prędkość taśmy, grubość warstwy materiału oraz rodzaj zanieczyszczeń metalowych.

Do doboru potrzebne są:

szerokość taśmy,
średnica obecnego bębna,
długość płaszcza,
długość całkowita z osią,
średnice czopów / osi,
typ łożyskowania,
prędkość taśmy.

Warto określić również:

rodzaj transportowanego materiału,
grubość warstwy na taśmie,
typ wychwytywanych metali,
sposób odbioru metali,
miejsce dostępne pod przenośnikiem,
czy bęben ma być napędowy czy bierny,
czy wymagane jest gumowanie płaszcza.

W przypadku modernizacji istniejącego przenośnika najlepiej przesłać rysunek obecnego bębna lub zdjęcia z podstawowymi wymiarami. Ułatwia to dopasowanie średnicy osi, długości całkowitej i sposobu zabudowy.

Wały magnetyczne na zamówienie

Produkujemy wały i bębny magnetyczne w wykonaniu ferrytowym oraz neodymowym, dopasowane do konkretnych przenośników i aplikacji przemysłowych. Możliwe jest wykonanie bębna o innej średnicy, długości roboczej, długości całkowitej, rodzaju osi, sposobie łożyskowania oraz typie powierzchni roboczej.

Dla trudniejszych aplikacji dobieramy indywidualnie rodzaj układu magnetycznego, zasięg działania pola oraz sposób odbioru wychwyconych metali.

FAQ – najczęściej zadawane pytania

Do czego służy wał magnetyczny?

Wał magnetyczny służy do automatycznej separacji metali ferromagnetycznych z materiału transportowanego na przenośniku taśmowym. Może pracować jako bęben końcowy, roboczy lub napędowy, w zależności od konstrukcji przenośnika.

Czym różni się wał magnetyczny od belki magnetycznej?

Wał magnetyczny pracuje w sposób ciągły i automatycznie odprowadza metale poza główny strumień materiału. Belka magnetyczna zatrzymuje elementy stalowe na swojej powierzchni i wymaga okresowego czyszczenia.

Kiedy wybrać układ ferrytowy?

Układ ferrytowy warto wybrać do standardowej separacji większych i średnich elementów stalowych. Jest trwały, ekonomiczny i dobrze sprawdza się w wielu aplikacjach przemysłowych.

Kiedy lepszy będzie wał neodymowy?

Wał neodymowy zalecany jest wtedy, gdy trzeba wychwytywać bardzo drobne opiłki, cienkie blaszki, małe elementy stalowe lub gdy warstwa materiału na taśmie jest trudniejsza do separacji.

Czy wał magnetyczny może być gumowany?

Tak. Gumowanie płaszcza poprawia współpracę z taśmą, zwiększa przyczepność i może być stosowane szczególnie w przypadku bębnów napędowych. Rodzaj gumy i nacięcia dobiera się do warunków pracy przenośnika.

Czy wykonujemy bębny magnetyczne na wymiar?

Tak. Wały magnetyczne wykonujemy na podstawie wymiarów przenośnika, rysunku technicznego lub parametrów podanych przez klienta.

Potrzebujesz wału magnetycznego do konkretnego przenośnika?

Prześlij średnicę bębna, długość płaszcza, długość całkowitą, średnice osi oraz informację o materiale transportowanym. Dobierzemy wykonanie ferrytowe lub neodymowe do konkretnej aplikacji.
