WM-306 × 600/910F – wał magnetyczny ferrytowy gumowany

Wał magnetyczny WM-306 × 600/910F to ferrytowy bęben magnetyczny przeznaczony do pracy jako wał napędowy w przenośniku taśmowym. Urządzenie służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na taśmie, takich jak śruby, nakrętki, druty, opiłki, kawałki stali oraz inne zanieczyszczenia żelazne.

Model o średnicy Ø306 mm i długości roboczej 600 mm przeznaczony jest do przenośników taśmowych średniego obciążenia, gdzie wymagane jest jednoczesne prowadzenie taśmy oraz automatyczne oddzielanie metali ferromagnetycznych od głównego strumienia materiału.

Zastosowanie wału magnetycznego WM-306 × 600/910F

Wał magnetyczny ferrytowy stosuje się najczęściej jako bęben końcowy lub napędowy przenośnika taśmowego. Materiał transportowany na taśmie przechodzi przez strefę działania pola magnetycznego, a elementy stalowe są przytrzymywane na taśmie i odprowadzane poza główny punkt zrzutu.

Rozwiązanie sprawdza się między innymi przy transporcie:

• kruszyw,

• piasku,

• żwiru,

• drewna i biomasy,

• odpadów produkcyjnych,

• tworzyw sztucznych,

• materiałów recyklingowych,

• surowców sypkich transportowanych taśmowo.

Wał magnetyczny pomaga chronić maszyny znajdujące się za przenośnikiem, ogranicza ryzyko uszkodzenia rozdrabniaczy, młynów, przesiewaczy i innych urządzeń technologicznych oraz poprawia czystość transportowanego materiału.

Budowa i wykonanie

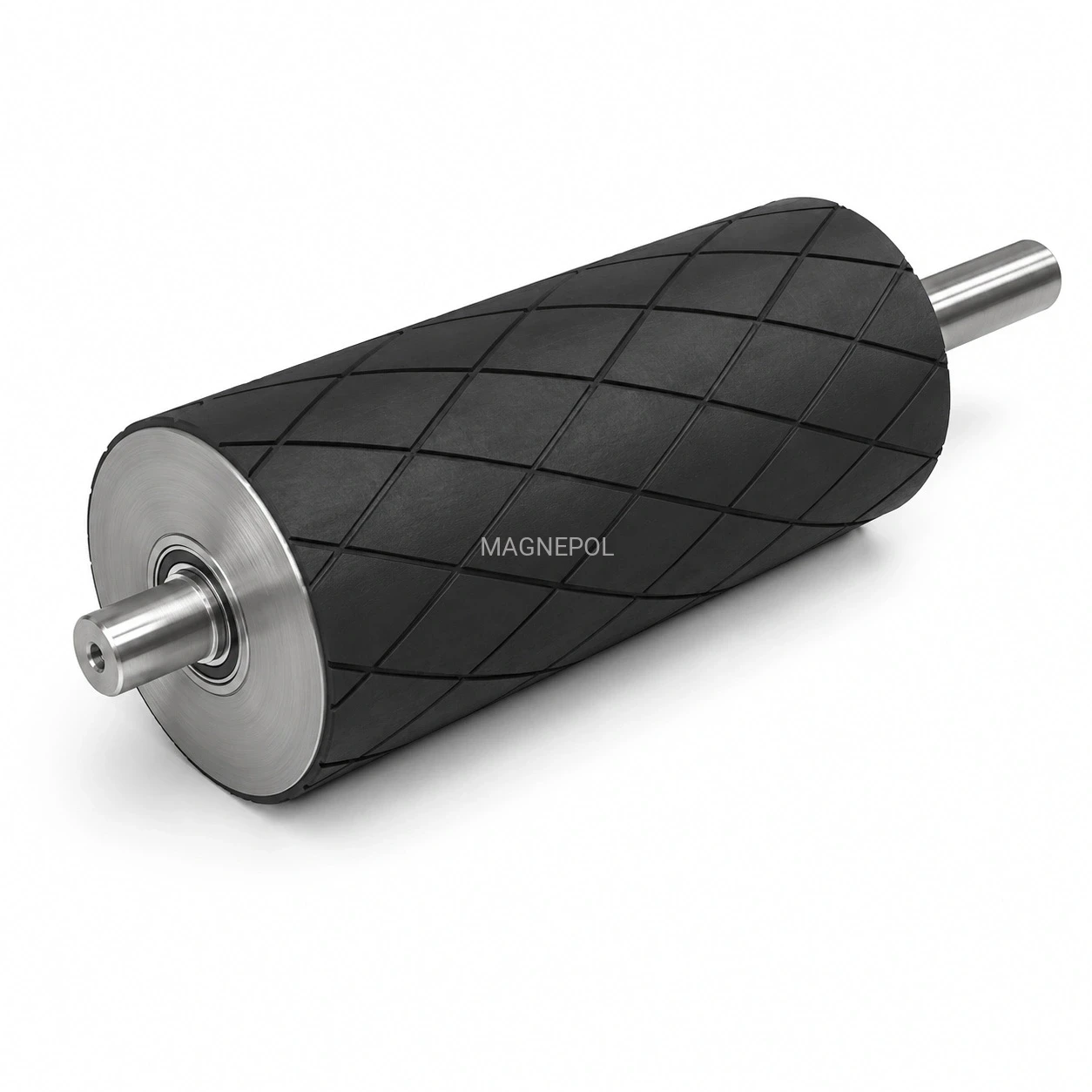

Wał magnetyczny WM-306 × 600/910F wykonany jest jako przemysłowy bęben magnetyczny z wewnętrznym układem ferrytowym. Płaszcz bębna jest gumowany, co poprawia współpracę z taśmą przenośnikową i zwiększa przyczepność w pracy napędowej.

Wykonanie obejmuje:

• średnicę bębna: Ø306 mm,

• długość roboczą płaszcza: 600 mm,

• długość całkowitą z czopami: około 910 mm,

• układ magnetyczny: ferrytowy /F,

• płaszcz gumowany,

• możliwość nacięcia gumy w caro,

• czopy pod łożyska,

• przedłużenie wału pod napęd / motoreduktor,

• konstrukcję dopasowaną do pracy w przenośniku taśmowym.

Układ ferrytowy zapewnia stabilne pole magnetyczne, dobrą odporność na warunki przemysłowe oraz korzystny stosunek skuteczności separacji do ceny urządzenia. Jest to rozwiązanie polecane do wychwytywania większych i średnich elementów stalowych z materiału transportowanego na taśmie.

Jak działa bęben magnetyczny?

W czasie pracy materiał transportowany jest na taśmie do końca przenośnika. Zanieczyszczenia ferromagnetyczne znajdujące się w materiale zostają przyciągnięte przez wał magnetyczny i przytrzymane na taśmie dłużej niż pozostały materiał. Dzięki temu metale spadają w innym miejscu niż oczyszczony surowiec i mogą zostać odebrane do osobnego pojemnika lub zsypu.

Takie rozwiązanie umożliwia separację metali w sposób ciągły, bez konieczności ręcznego czyszczenia powierzchni roboczej, jak ma to miejsce przy klasycznych płytach lub belkach magnetycznych.

Kiedy wybrać wał ferrytowy?

Ferrytowy wał magnetyczny warto zastosować wtedy, gdy głównym zadaniem jest wychwytywanie większych elementów stalowych, takich jak śruby, nakrętki, blachy, druty, gwoździe, kawałki stali lub inne zanieczyszczenia ferromagnetyczne o stosunkowo dużej masie.

Wersja ferrytowa jest dobrym wyborem do standardowych aplikacji przemysłowych, w których liczy się trwałość, prosta obsługa i ekonomiczna cena zakupu. Przy bardzo drobnych opiłkach, cienkich blaszkach lub trudniejszych materiałach warto rozważyć wykonanie neodymowe.

Dane techniczne

Dobór wału magnetycznego do przenośnika

Przy doborze bębna magnetycznego należy uwzględnić:

• szerokość taśmy,

• średnicę obecnego bębna,

• grubość warstwy materiału na taśmie,

• rodzaj transportowanego surowca,

• typ zanieczyszczeń metalowych,

• prędkość taśmy,

• sposób odbioru metali,

• miejsce dostępne pod przenośnikiem,

• sposób napędu i rodzaj łożyskowania.

W przypadku modernizacji istniejącego przenośnika zalecamy przesłanie rysunku obecnego bębna lub podstawowych wymiarów: średnicy, długości płaszcza, długości całkowitej, średnic czopów, sposobu mocowania łożysk oraz wymiarów pod motoreduktor.

Wały magnetyczne na zamówienie

Produkujemy wały i bębny magnetyczne w wykonaniu ferrytowym oraz neodymowym, dopasowane do konkretnych przenośników i aplikacji przemysłowych. Możliwe jest wykonanie bębna o innej średnicy, długości roboczej, długości całkowitej, sposobie łożyskowania, typie czopów oraz rodzaju powierzchni roboczej.

Dla trudniejszych aplikacji dobieramy indywidualnie rodzaj układu magnetycznego, zasięg działania pola oraz sposób odbioru wychwyconych metali.

FAQ – WM-306 × 600/910F

Do czego służy wał magnetyczny?

Wał magnetyczny służy do automatycznej separacji metali ferromagnetycznych z materiału transportowanego na przenośniku taśmowym. Może pracować jako bęben końcowy lub napędowy przenośnika.

Czym różni się wał magnetyczny od belki magnetycznej?

Wał magnetyczny pracuje w sposób ciągły i automatycznie odprowadza metale poza główny strumień materiału. Belka magnetyczna zatrzymuje metale na swojej powierzchni i wymaga okresowego czyszczenia ręcznego lub mechanicznego.

Kiedy wybrać układ ferrytowy?

Układ ferrytowy warto wybrać do standardowej separacji większych i średnich elementów stalowych. Jest trwały, ekonomiczny i dobrze sprawdza się w wielu aplikacjach przemysłowych.

Kiedy lepszy będzie wał neodymowy?

Wał neodymowy zalecany jest wtedy, gdy trzeba wychwytywać bardzo drobne opiłki, cienkie blaszki, małe elementy stalowe lub gdy warstwa materiału na taśmie jest trudniejsza do separacji.

Czy wał magnetyczny może być gumowany?

Tak. Gumowanie płaszcza poprawia współpracę z taśmą, zwiększa przyczepność i może być stosowane szczególnie w przypadku bębnów napędowych. Możliwe jest również wykonanie nacięcia gumy w caro.

Czy wykonujemy bębny magnetyczne na wymiar?

Tak. Wały magnetyczne wykonujemy na podstawie wymiarów przenośnika, rysunku technicznego lub parametrów podanych przez klienta.
