WM-306 × 800/1190F – wał magnetyczny ferrytowy gumowany
Wał magnetyczny WM-306 × 800/1190F to ferrytowy bęben magnetyczny przeznaczony do pracy jako wał napędowy w przenośniku taśmowym. Urządzenie służy do ciągłej separacji elementów ferromagnetycznych z materiału transportowanego na taśmie.
Model o średnicy Ø306 mm i długości roboczej 800 mm sprawdza się w przenośnikach taśmowych średniego obciążenia, gdzie wymagane jest jednoczesne prowadzenie taśmy oraz automatyczne oddzielanie metali żelaznych od głównego strumienia materiału.
Najważniejsze cechy
- praca jako wał końcowy lub napędowy przenośnika,
- automatyczny odbiór metali z taśmy,
- ferrytowy układ magnetyczny,
- gumowany płaszcz poprawiający współpracę z taśmą,
- wykonanie przemysłowe pod konkretny przenośnik.
Zastosowanie wału magnetycznego WM-306 × 800/1190F
Wał magnetyczny stosuje się najczęściej jako bęben końcowy lub napędowy przenośnika taśmowego. Materiał transportowany na taśmie przechodzi przez strefę działania pola magnetycznego, a elementy stalowe są przytrzymywane na taśmie i odprowadzane poza główny punkt zrzutu.
Typowe materiały
- kruszywa, piasek, żwir,
- drewno i biomasa,
- odpady produkcyjne,
- tworzywa sztuczne,
- materiały recyklingowe,
- surowce sypkie transportowane taśmowo.
Wychwytywane zanieczyszczenia
- śruby, nakrętki i gwoździe,
- druty i kawałki stali,
- blachy i elementy ferromagnetyczne,
- większe opiłki oraz fragmenty żelaza,
- metalowe zanieczyszczenia z procesu produkcji.
Jak działa bęben magnetyczny?
W czasie pracy materiał transportowany jest na taśmie do końca przenośnika. Zanieczyszczenia ferromagnetyczne zostają przyciągnięte przez wał magnetyczny i przytrzymane na taśmie dłużej niż pozostały materiał.
Dzięki temu metale spadają w innym miejscu niż oczyszczony surowiec i mogą zostać odebrane do osobnego pojemnika lub zsypu. Separacja odbywa się w sposób ciągły, bez konieczności ręcznego czyszczenia powierzchni roboczej.
Budowa i wykonanie

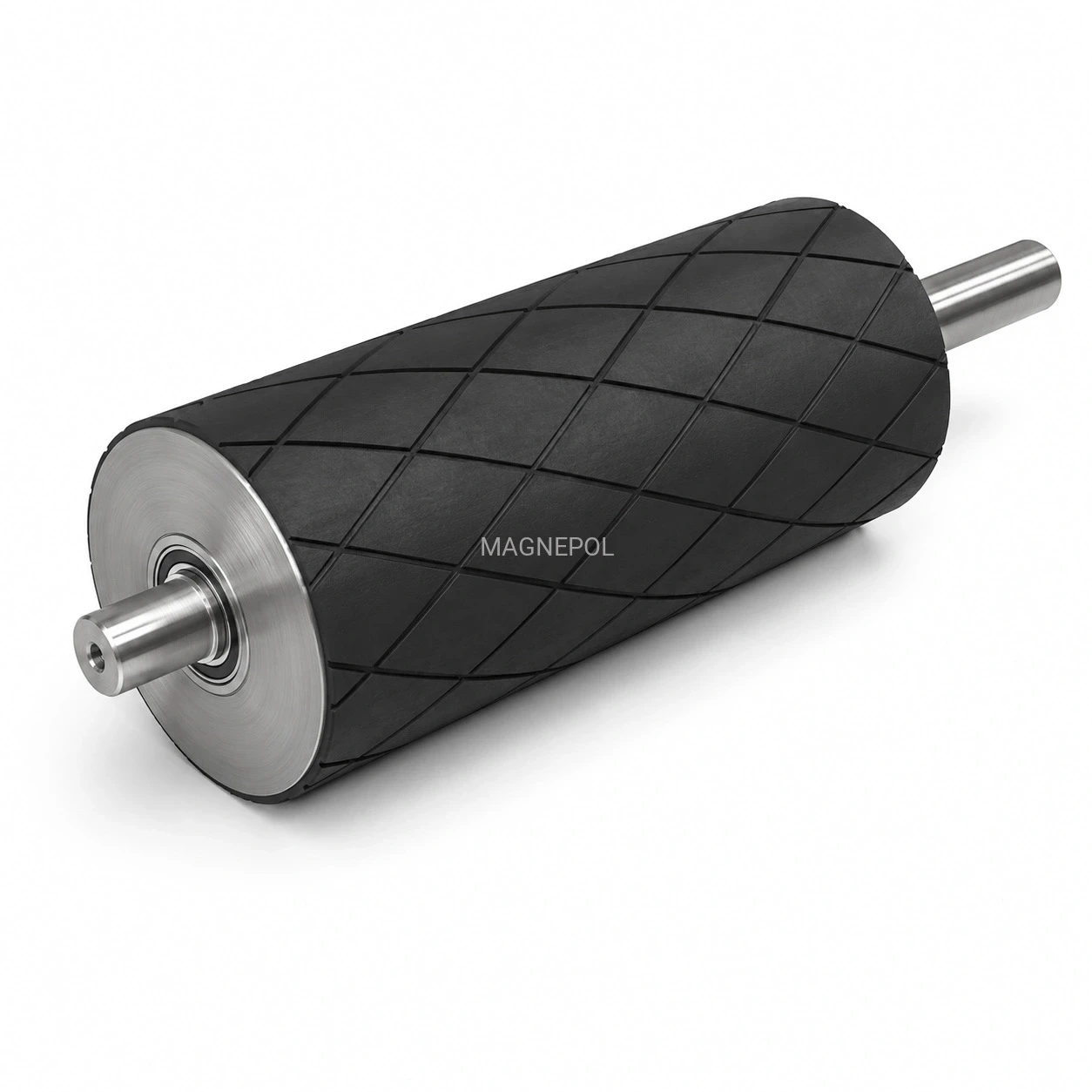

Wał magnetyczny WM-306 × 800/1190F wykonany jest jako przemysłowy bęben magnetyczny z wewnętrznym układem ferrytowym. Płaszcz bębna jest gumowany, co poprawia współpracę z taśmą przenośnikową i zwiększa przyczepność w pracy napędowej.
- średnica bębna: Ø306 mm,
- długość robocza płaszcza: 800 mm,
- długość całkowita z czopami: około 1190 mm,
- układ magnetyczny: ferrytowy /F,
- płaszcz gumowany,
- możliwość nacięcia gumy w caro,
- czopy pod łożyska,
- przedłużenie wału pod napęd lub motoreduktor,
- konstrukcja dopasowana do pracy w przenośniku taśmowym.
Kiedy wybrać wał ferrytowy?
Ferrytowy wał magnetyczny warto zastosować wtedy, gdy głównym zadaniem jest wychwytywanie większych i średnich elementów stalowych, takich jak śruby, nakrętki, blachy, druty, gwoździe, kawałki stali lub inne zanieczyszczenia ferromagnetyczne o stosunkowo dużej masie.
Wersja ferrytowa jest dobrym wyborem do standardowych aplikacji przemysłowych, w których liczy się trwałość, prosta obsługa i ekonomiczna cena zakupu. Przy bardzo drobnych opiłkach, cienkich blaszkach lub trudniejszych materiałach warto rozważyć wykonanie neodymowe.
Dane techniczne
| Symbol | WM-306 × 800/1190F |
|---|---|
| Typ urządzenia | wał / bęben magnetyczny |
| Rodzaj układu magnetycznego | ferrytowy |
| Średnica bębna | Ø306 mm |
| Długość robocza płaszcza | 800 mm |
| Długość całkowita | około 1190 mm |
| Wykonanie płaszcza | gumowane |
| Zastosowanie | przenośnik taśmowy |
| Funkcja | separacja metali ferromagnetycznych |
| Rodzaj pracy | ciągła |
| Montaż | jako wał końcowy lub napędowy przenośnika |
| Czyszczenie | automatyczne, przez zrzut z taśmy |
Dobór wału magnetycznego do przenośnika
Przy doborze bębna magnetycznego należy uwzględnić nie tylko szerokość taśmy, ale również średnicę obecnego bębna, typ transportowanego materiału, grubość warstwy na taśmie oraz rodzaj zanieczyszczeń metalowych.
Do doboru potrzebne są:
- szerokość taśmy,
- średnica obecnego bębna,
- długość płaszcza,
- długość całkowita z czopami,
- średnice czopów,
- prędkość taśmy,
- rodzaj transportowanego materiału.
Warto określić również:
- typ wychwytywanych metali,
- grubość warstwy materiału,
- sposób odbioru metali,
- miejsce dostępne pod przenośnikiem,
- typ łożyskowania,
- sposób napędu,
- wymagania dotyczące gumowania.
Wały magnetyczne na zamówienie
Produkujemy wały i bębny magnetyczne w wykonaniu ferrytowym oraz neodymowym, dopasowane do konkretnych przenośników i aplikacji przemysłowych. Możliwe jest wykonanie bębna o innej średnicy, długości roboczej, długości całkowitej, sposobie łożyskowania, typie czopów oraz rodzaju powierzchni roboczej.
Dla trudniejszych aplikacji dobieramy indywidualnie rodzaj układu magnetycznego, zasięg działania pola oraz sposób odbioru wychwyconych metali.
FAQ – najczęściej zadawane pytania
Do czego służy wał magnetyczny?
Wał magnetyczny służy do automatycznej separacji metali ferromagnetycznych z materiału transportowanego na przenośniku taśmowym. Może pracować jako bęben końcowy lub napędowy przenośnika.
Czym różni się wał magnetyczny od belki magnetycznej?
Wał magnetyczny pracuje w sposób ciągły i automatycznie odprowadza metale poza główny strumień materiału. Belka magnetyczna zatrzymuje metale na swojej powierzchni i wymaga okresowego czyszczenia.
Kiedy wybrać układ ferrytowy?
Układ ferrytowy warto wybrać do standardowej separacji większych i średnich elementów stalowych. Jest trwały, ekonomiczny i dobrze sprawdza się w wielu aplikacjach przemysłowych.
Kiedy lepszy będzie wał neodymowy?
Wał neodymowy zalecany jest wtedy, gdy trzeba wychwytywać bardzo drobne opiłki, cienkie blaszki, małe elementy stalowe lub gdy warstwa materiału na taśmie jest trudniejsza do separacji.
Czy wał magnetyczny może być gumowany?
Tak. Gumowanie płaszcza poprawia współpracę z taśmą, zwiększa przyczepność i może być stosowane szczególnie w przypadku bębnów napędowych. Możliwe jest również wykonanie nacięcia gumy w caro.
Czy wykonujemy bębny magnetyczne na wymiar?
Tak. Wały magnetyczne wykonujemy na podstawie wymiarów przenośnika, rysunku technicznego lub parametrów podanych przez klienta.
Potrzebujesz wału magnetycznego do konkretnego przenośnika?
Prześlij średnicę bębna, długość płaszcza, długość całkowitą, średnice czopów oraz informację o materiale transportowanym. Dobierzemy wykonanie ferrytowe lub neodymowe do konkretnej aplikacji.
Zapytaj o dobór wału magnetycznego
